使用说明

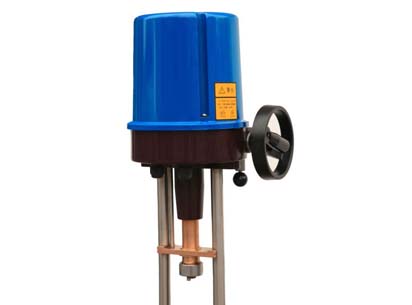

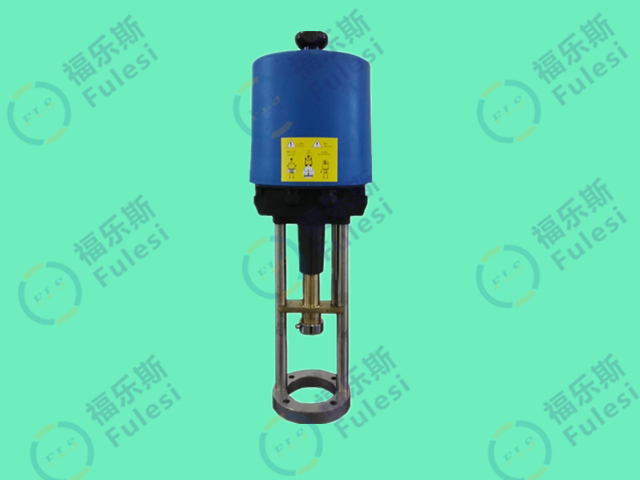

PSL- □□□…型智能直行程电动执行机构系列产品(见图1所示),它是电动单元组合仪表DDZ系列中的执行单元产品之一,执行机构与调节阀本体构成电动调节阀, 是工业过程测量和控制的系统中执行调节机构。接收标准4-20mA信号,以单相220VAC电源为动力,采用永磁同步电机为驱动电机,微处理数字控制电路 和机械传动组合成一种科技创新的智能化仪表,是国家产业政策重点发展的机电仪一体化高科技产品。
PSL智能直行程电动执行机构能与常规的模拟量仪表配套使用构成自控调节回路,而且还可与HART协议、FF协议现场总线控制系统用作终端执行元件,被广泛应用于石油、化工、冶金、电站、轻纺、食品、医药、饮料等工业部门中。
产品特点
1产品功能
1.1自整定功能:
输入信号与行程对应关系自适应整定。
1.2自诊断功能:
当控制过程输入信号断线时,具有选择执行机构输出保护方式(即执行机构处于全开位置、全关位置、保持位置以及设定位置0-100%)。
1.3组态功能:
条件是与模拟量仪表或上位机配套使用时,就地设定和调整参数。
① 输入信号设定:电流:4-20mA;分程:4-12;12-20mA;
电压:0-5V;1-5V。
②死区设定:额定行程的0.5-1.5%范围内设定。
③限幅设定:输出上限值及输下限值设定。
④作用方式设定:执行机构正作用;反作用设定。
⑤特性曲线设定:线性特性;等百分比特性;快开特性;
用户要求自定义特性。
⑥功能模块:附加位置行程开关、加热电阻器、独立行程4-20mA变送器、手轮机构、变速机构。
1.4通信功能:
① 具有RS485通信接口,用于设定通信地址,有效范围0-99,
在同一条通信线路应分别设置一个不同的值,以便相互区别。
②符合HART协议;符合FF协议。
1.5非测量信息管理功能:
① 控制元件出厂编号查询(四位数)。
② 输入信号数字滤波设定。DL设定值(0-20之间)越大,输入信号越稳定。
1.6显示功能:显示输入信号值、位置反馈值、管理信息、专用命令、参数修改级别。
1.7专用命令:参数修改级别专用命令。
2产品特点:
·智能化--以微处理为核心控制器,实现多功能。
·一体化--具有机电仪一体化设计思想,结构合理。
·系列化--执行机构输出力系列参数;输入信号系列参数;行程值系列参数可供用户选用。
·轻量化—产品体积小重量也明显减小,另外材料采用轻金属后使执行机构的重量减轻。
·操作便—实现输入信号与行程关系自整定,大大方便操作人员的烦琐调试。
主要参数
⑴执行机构应在下列条件下正常工作:
a)温度:-25℃~75℃;
b)相对湿度:≤95%;
c)大气压力:86KPa~106Kpa;
d)周围环境中无起腐蚀作用的介质。
⑵电源电压:AC 220V/50Hz。
⑶基本误差:±0.5%;±1.0%;±1.5%;±2.5%。(以额定行程的百分数表示)。
⑷回 差:≤0.5%;≤1.0%;≤1.5%。(以额定行程的百分数表示)。
⑸死 区:≤0.5%;≤1.5%;≤3.0%。(以输入信号的百分数表示)。
⑹输入信号:4-20mA; 4-12;12-20mA;;0-5;1-5V。
⑺输入阻抗:250Ω/500KΩ。
⑻绝缘电阻:
a)输入端子与机壳间≥20MΩ。
b)输入端子与电源端子间≥50MΩ。
c)电源端子与机壳间≥50MΩ执行机构的外形尺寸表1。
⑼绝缘强度:
a)输入端子与机壳间和输入端子与电源端子间,试验电压与频率为500V,50Hz。
b)电源端子与机壳间的试验电压与频率为1500V,50Hz。
⑽外型尺寸:执行机构的外形尺寸见图4和表1所示。
执行机构的外形尺寸表1
型 号 |
外 型 尺 寸 |
|||||||||||
A |
B |
C |
D |
E |
F |
H |
O |
L |
M |
P |
R |
|
PSL201 PSL202 PSL204 |
459 |
237 |
116 |
35 |
20 |
50 |
φ16 |
φ100 |
100 |
M16 |
φ20 |
φ177 |
PSL208 PSL210 |
490 |
234 |
111 |
35 |
20 |
50 |
φ16 |
φ100 |
100 |
M16 |
φ20 |
φ182 |
PSL312 PSL314 PSL316 PSL320 PSL325 |
788 |
450 |
174 |
42 |
25 |
100 |
φ20 |
φ120 |
155 |
M20 |
φ32 |
φ228 |
PSL智能直行程电动执行机构选型规格表2
型号 |
推力 KN |
速度 mm/s |
行程 mm |
电源 V |
功耗 W |
电机 保护 |
进出线 接口 |
手动操作 |
防护等级 |
重 量 K g |
PSL201 |
1.0 |
0.4-1.2 |
50 |
220V/ 50Hz |
10 |
允许堵转 |
2-M20×1 |
有 |
IP67 |
8 |
PSL202 |
2.0 |
15 |
8 |
|||||||
PSL204 |
4.0 |
8 |
||||||||
PSL208 |
8.0 |
1.0 |
25 |
10 |
||||||
PSL210 |
10.0 |
10 |
||||||||
PSL312 |
12.0 |
65 |
100 |
热敏开关 |
3-M20×1 |
IP65 |
24.5 |
|||
PSL314 |
14.0 |
100 |
||||||||
PSL316 |
16.0 |
100 |
110 |
|||||||
PSL320 |
20.0 |
130 |
||||||||
PSL325 |
25.0 |
130 |
订货须知
○产品名称及型号;
○执行机构推力;
○所配调节阀的行程;
○控制方式:比例式;二位式;(包括配用的功能组件)
○电源电压;
○控制信号;
○执行机构与调节阀过渡法兰配套与否,如需要,提供调节阀上盖接口尺寸;
○特殊订货,必须提供执行机构的各项参数。
○外型尺寸,如有更改,另行通知主要以实物为主。
